RAULINER™ 紧密贴合内衬非开挖修复技术
RAULINER 紧密贴合内衬技术致力于为地下管道提供“量身定制”的修复保障。通过创新的U型折叠技术与热塑成型工艺，内衬管可迅速恢复为圆形并紧紧锁在原管内壁，显著降低水流阻力并提升过流能力。该系统集工厂化预制质量控制与便捷化现场作业于一体，不仅具备极高的抗化学腐蚀性，更拥有长达数十年的稳定使用寿命，全面符合GB与ISO标准要求。从繁华市区到地质活跃带，RAULINER 以更短的工期、更小的开挖代价，助力基础设施的可持续运行。
管道非开挖修复紧密贴合内衬安全可靠
非开挖，紧密贴合无缝隙，经济节能，更快，更持久，符合ISO和国标要求，安全可靠
一、紧密贴合内衬管（Lining with close-fit pipes）
我公司提供工厂预制PE折叠内衬管（RAULINER）材料和技术支持，适用于给水、燃气、工业管道、排水管道的结构性或半结构性非开挖修复更新。修复后的内衬管耐腐蚀性能好、水体运动阻力小、能够独立承受外部荷载。产品符合ISO 11295、ISO 11296、ISO 11297、ISO 11296、GB/T 37862、GB/T 41666等标准要求。

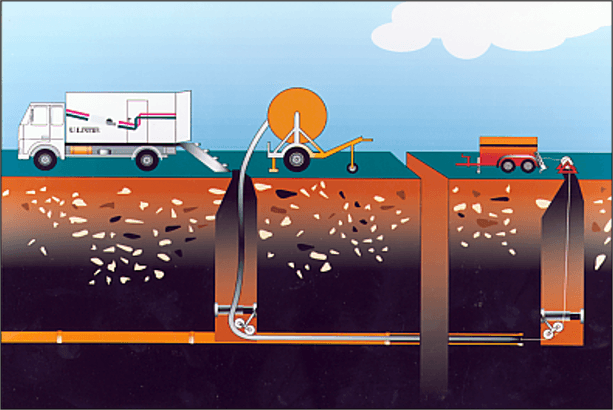

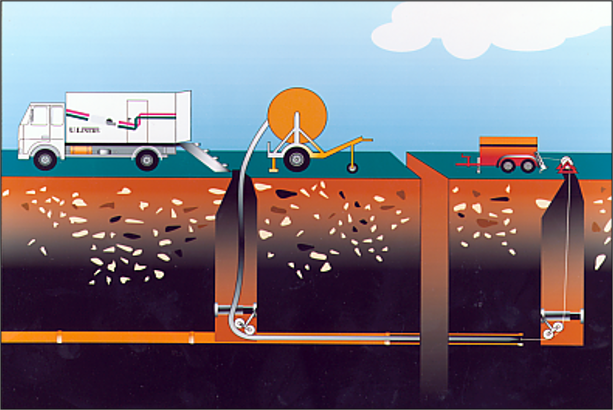

折叠内衬施工示意图

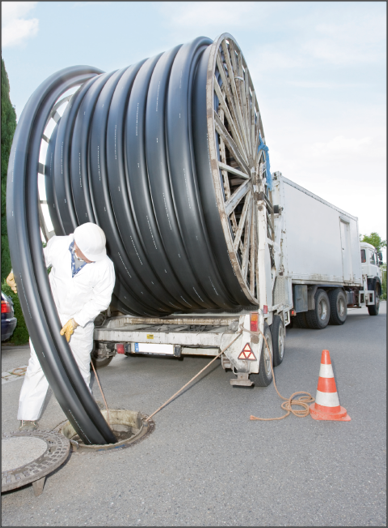

折叠内衬修复
二、技术详情
1、概述
紧密贴合内衬（Lining with close-fit pipes），又称折叠内衬或热塑成型（Formed-In-Place Pipe，FIPP），是将工厂预制（或现场压制）的U型的PE（PVC）管，牵引置入原管道内部，通过加热加压使其与原管道紧密贴合，然后冷却形成内衬管。
2、工艺特点
- 内衬管可工厂预制生产，无需现场加工，质量可控、施工效率高；
- 衬管安装前可在常温下长时间贮存，贮存成本低；
- 内衬管与原有管道紧密贴合，无需灌浆处理；
- 抗化学腐蚀性能好，远高于其他金属类和水泥类管材；
- 可用于修复非圆形管道，内衬管连续，表面光滑，有利于减少阻力损失；
- 施工设备简单，占地面积小，施工速度快，工期短；
- 适用范围广，可用于变径、带角度、错位、腐蚀的管道；
- 内衬管强度高，韧性好，修复后管道质量稳定性好，使用寿命长；
- 一次性修复管道距离长，减少开挖工作坑的数量。

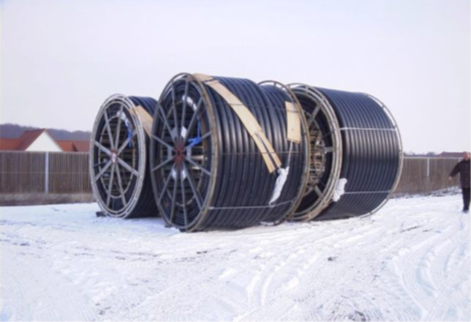

U型衬管运送

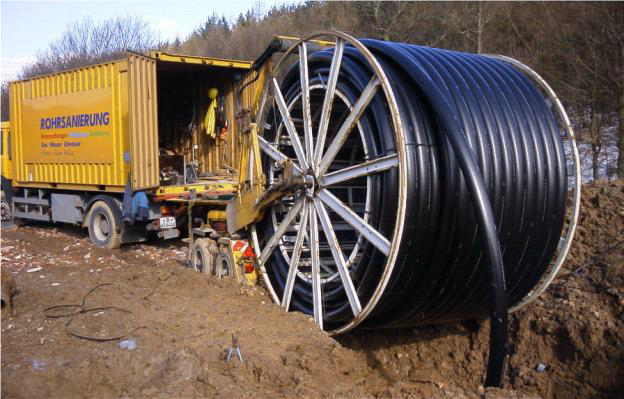

U型衬管从滚筒进料
3、适用范围
- 适用于多种用途管道修复，例如燃气、给水、工业、排水管道；
- 适用于管径有变化、接口错位较大的管道修复；
- 适用于交通拥挤地段的管道修复；
- 适用于动荷载较大、地质活动较活跃地区的管道修复。

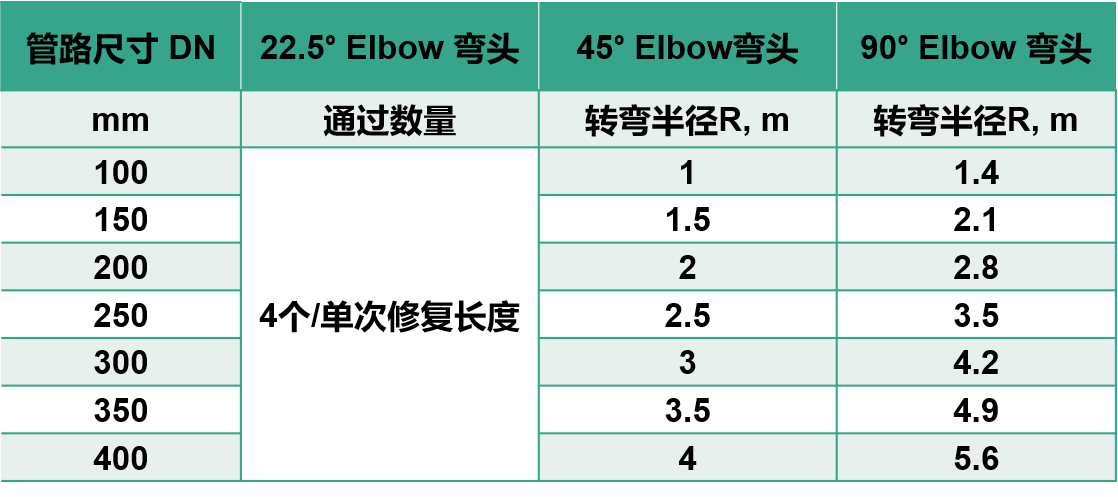

不同管径的施工弯曲半径

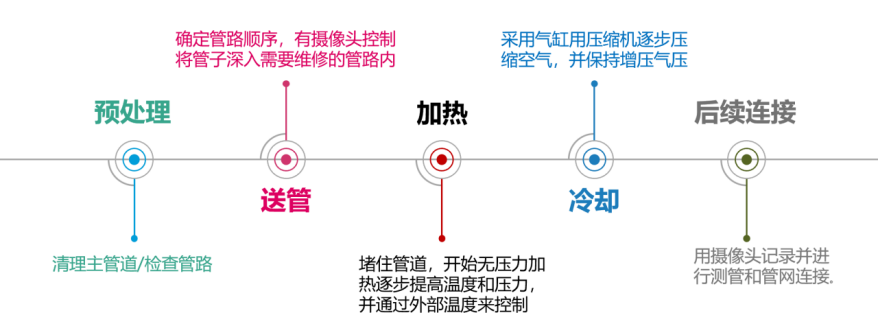

4、工艺流程
5、支管连接技术
（1）顶压装连接
适用于饮用水和加压废水管道。
- 将马鞍座压在管路表面，并使用特殊设备进行安装。
- 马鞍座和管道将在装配阶段通过电热熔焊接，压力为2 bar，鞍座弯曲度< 4%。

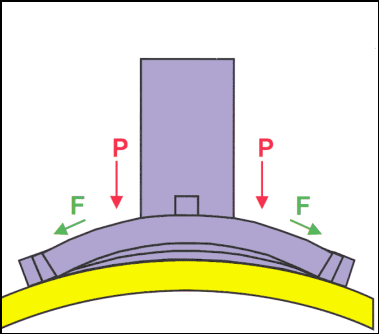

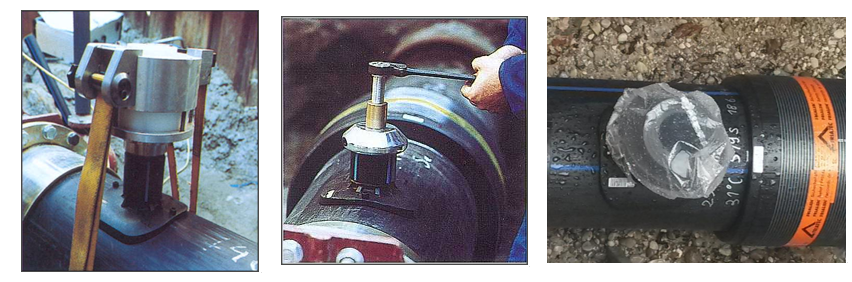

顶压装连接示意图
（2）电容管件连接及法兰连接
通过电容管件、法兰等进行连接，配置的特殊的管配件包括：DN 100, 150 and 300。

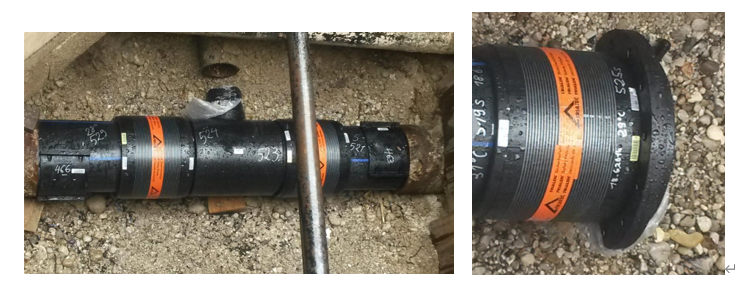

电容管件连接及法兰连接
